BOXER C28 - (Boiler Exploded 1 From Aug 2002 Upto Serial NO 02C06025)
Appliance Code: 47-348-23

Appliance Diagram


Boiler Exploded 1 From Aug 2002 Upto Serial NO 02C06025 diagram for Ideal Boxer C28Click the diagram to open it on a new page

You can then pinch & zoom to adjust the size.

1   OBSOLETE FRONT CASING 28 KW (95000501)
Ideal part no. 172405

2   IGNITION LEAD 270MM LONG (00610579)
Ideal part no. 172750
£2.70
3 Part number 172406, GAS VALVE (95000502) GAS VALVE (95000502)
Ideal part no. 172406
£156.61
4   BURNER GAS PIPE 28 (00281121)
Ideal part no. 172752
£3.53
5 Part number 172407, IGNITION DETECTION ELECTRODE (95000503) IGNITION DETECTION ELECTRODE (95000503)
Ideal part no. 172407
£45.25
6 Part number 172409, OBSOLETE BURNER NG 28KW (9000506) OBSOLETE BURNER NG 28KW (9000506)
Ideal part no. 172409

7 Part number 172410, IGNITION TRANSFORMER (95000508) IGNITION TRANSFORMER (95000508)
Ideal part no. 172410
£32.95
8 Part number 172754, OBSOLETE PUMP 28 (95260745) OBSOLETE PUMP 28 (95260745)
Ideal part no. 172754

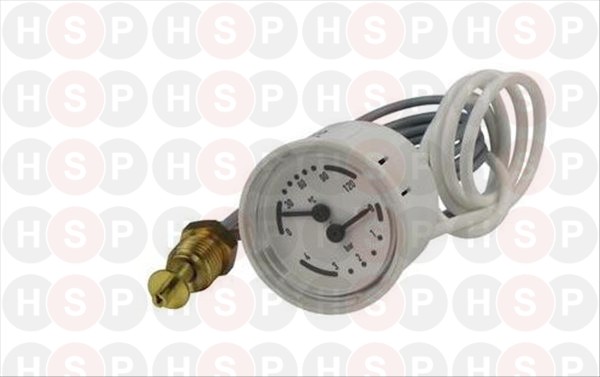

9 Part number 172413, PRESSURE GAUGE (95000511) PRESSURE GAUGE (95000511)
Ideal part no. 172413

10   OBSOLETE FASCIA-BOXER (95000512)
Ideal part no. 172415

11   CONTROL PANEL (95000514)
Ideal part no. 172416
£27.61
12 Part number 172418, AUTO AIR VENT 28KW (95000516) AUTO AIR VENT 28KW (95000516)
Ideal part no. 172418
£20.18
13   CH RETURN PIPE 28 (00280987)
Ideal part no. 172756
£9.91
14   DCW INLET FITTING (00250727)
Ideal part no. 172757
£9.13
15   SIDE PUMP CLIPS (00250379)
Ideal part no. 172758
£2.61
16 Part number 172419, PRESSURE RELIEF VALVE (95000517) PRESSURE RELIEF VALVE (95000517)
Ideal part no. 172419

17 Part number 172420, DHW FLOW SWITCH (95000518) DHW FLOW SWITCH (95000518)
Ideal part no. 172420
£79.98
18   DHW INLET PIPE 3 WAY VALVE (00281115)
Ideal part no. 172759
£6.60
19   CH FLOW PIPE 28 (00280986)
Ideal part no. 172761
£28.02
20 Part number 172421, SENSOR CH (95000519) SENSOR CH (95000519)
Ideal part no. 172421
£30.41
21 Part number 172422, DIVERTER VALVE (95000520) DIVERTER VALVE (95000520)
Ideal part no. 172422
£256.97
22   OBSOLETE BY-PASS PIPE 28 (00281122)
Ideal part no. 172763

23   NIPPLE 1/2 INCH X 1/2 INCH NIP0150C
Ideal part no. 172764
£20.31
24   DHW HEAT EXCHANGER PIPE 28 (00281123)
Ideal part no. 172766
£14.61
25   DHW OUTLET PIPE 28 (00280985)
Ideal part no. 172768
£15.60
26 Part number 172423, OVERHEAT THERMOSTAT (95000521) OVERHEAT THERMOSTAT (95000521)
Ideal part no. 172423
£13.34

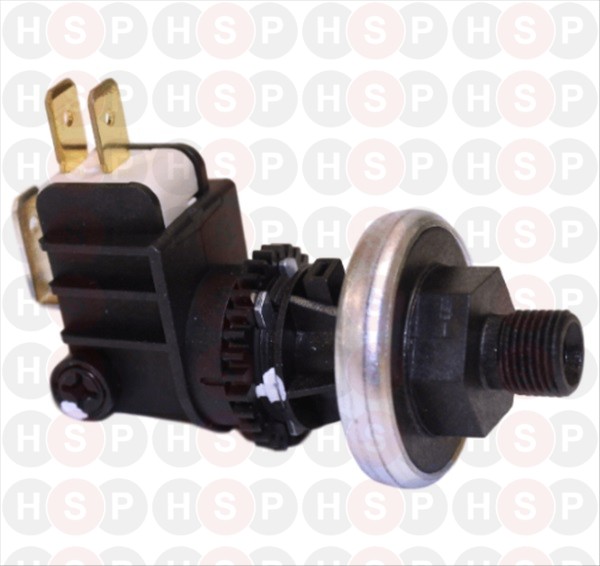

27 Part number 172424, LOW WATER PRESSURE SWITCH (95000522) LOW WATER PRESSURE SWITCH (95000522)
Ideal part no. 172424
£30.26
27   PRESSURE SWITCH ADAPTER (95250405)
Ideal part no. 173600
£4.16
28 Part number 172425, SENSOR DHW (95000523) SENSOR DHW (95000523)
Ideal part no. 172425
£20.61
29 Part number 172427, HEAT EXCHANGER 28 KW (95000525) HEAT EXCHANGER 28 KW (95000525)
Ideal part no. 172427
£605.55
30 Part number 172428, AIR PRESSURE SWITCH (95000526) AIR PRESSURE SWITCH (95000526)
Ideal part no. 172428
£71.42
31 Part number 172605, FAN VENTURI (95000545) FAN VENTURI (95000545)
Ideal part no. 172605
£7.00
32 Part number 172769, FAN OUTLET GASKET (GSI0500C) FAN OUTLET GASKET (GSI0500C)
Ideal part no. 172769
£4.06
33 Part number 172430, FAN 28KW (95000528) FAN 28KW (95000528)
Ideal part no. 172430
£95.33
34   FAN BRACKET 28KW (00211043)
Ideal part no. 172770
£9.13
35   FAN INLET GASKET (GSI0600C)
Ideal part no. 172771
£4.52
36   COMPLETE COLLECTOR HOOD 28 (00390081)
Ideal part no. 172773
£56.85
37 Part number 172431, FLEXIBLE HOSE (95000529) FLEXIBLE HOSE (95000529)
Ideal part no. 172431
£25.22
38   EXPANSION VESSEL CLIPS (00250364)
Ideal part no. 172774
£1.17
39 Part number 172433, EXPANSION VESSEL 28KW (95000531) EXPANSION VESSEL 28KW (95000531)
Ideal part no. 172433
£155.93
40 Part number 172435, COMBUSTION CH INSIN 28KW (95000533) COMBUSTION CH INSIN 28KW (95000533)
Ideal part no. 172435
£143.41
41 Part number 172776, COMBUSTION CHAMBER 28 (00210623) COMBUSTION CHAMBER 28 (00210623)
Ideal part no. 172776
£24.70
43   RESTRICTOR 12L 28 KW (95000537)
Ideal part no. 172439
£6.89
44   EXPANSION VESSEL SUPP PLT 28 (00211519)
Ideal part no. 172780
£30.12
45   PROTECTION SHIELD 24 (00211089)
Ideal part no. 172781
£6.66
47   OVERHEAT THERMOSTAT CLAMP (00260721)
Ideal part no. 172783
£1.85
48 Part number 172436, PCB (95000534) PCB (95000534)
Ideal part no. 172436
£388.70
49 Part number 172784, FAN OUTLET CONNECTOR (00280581) FAN OUTLET CONNECTOR (00280581)
Ideal part no. 172784
£24.74
50   FLUE RESTRICTOR/MTG HOOK-28KW(95000555)
Ideal part no. 172745
£9.00
51   COLLECTOR HOOD SUPPORT (00280348)
Ideal part no. 172785
£3.73
52 Part number 172441, AIR PRESSURE SWITCH PIPE (95000541) AIR PRESSURE SWITCH PIPE (95000541)
Ideal part no. 172441
£12.02
53   FAN ELBOW PLATE (00211182)
Ideal part no. 172786
£3.14
54   DISTRIBUTION PLATE 28 (00211194)
Ideal part no. 172788
£30.83
55   COMBUSTION CHAMBER CLIPS 28KW(95250652)
Ideal part no. 172789
£7.37
56   BOILER HANGING PLATE (00210961)
Ideal part no. 172790
£2.59
57   TWIN PIPE AIR INTAKE DISCS KIT(95000552)
Ideal part no. 172713
£11.47
58   UPPER CASING CLIP KIT (95000556)
Ideal part no. 172844
£13.47
60 Part number 172845, LOWER CASING CLIP KIT (95000557) LOWER CASING CLIP KIT (95000557)
Ideal part no. 172845
£21.33
62   CASING RETAINER PLASTIC (00310310)
Ideal part no. 172795
£3.83
63   AIR INLAKE DISC GASKET (GNE0600C)
Ideal part no. 172796
£1.20
64   GAS VALVE LOWER SEALING GASKET (00250363)
Ideal part no. 172797
£2.22
65   OBSOLETE INJECTOR SET - NG (95000505)
Ideal part no. 172482

66   INJECTOR SET - PROPANE (95000507)
Ideal part no. 172483
£18.79
67 Part number 172412, PUMP HEAD 28 KW (95000510) PUMP HEAD 28 KW (95000510)
Ideal part no. 172412
£182.49
68 Part number 172437, GASKET SET (95000535) GASKET SET (95000535)
Ideal part no. 172437
£46.75
69 Part number 172440, DIVERTER VALVE HEAD (95000538) DIVERTER VALVE HEAD (95000538)
Ideal part no. 172440
£109.79
70   PUMP CLIPS (00250258)
Ideal part no. 172798
£1.17
71   PUMP FITTINGS 28KW (00250380)
Ideal part no. 172799
£10.04
73   NUT 3/4INCH (00250703)
Ideal part no. 172801
£1.81
74   NUT 1/2IN (00250704)
Ideal part no. 172802
£1.98
75   SUPPORT PLATE CLIP (00260439)
Ideal part no. 172803
£1.17
76   AUTO AIR VENT CLIP 28KW (00261344)
Ideal part no. 172804
£2.00
77   PRESSURE RELIEF VALVE PIPE (00281114)
Ideal part no. 172805
£4.44
78 Part number 172712, FILLING LOOP KIT (95000551) FILLING LOOP KIT (95000551)
Ideal part no. 172712
£34.04
79   CAP 1/4IN (CAL0100C)
Ideal part no. 172806
£1.20
80 Part number 172807, RESET BUTTON (PUL0600C) 95000026 RESET BUTTON (PUL0600C) 95000026
Ideal part no. 172807
£10.10
81   CLIP - TEMPERATURE GAUGE BULB (MOL0300C)
Ideal part no. 172808
£1.17
82   LED REFRACTOR (00310306)
Ideal part no. 172809
£2.38
83 Part number 172480, CONTROLS KNOBS-GREY (95000539) CONTROLS KNOBS-GREY (95000539)
Ideal part no. 172480
£5.25
84   MAINS SWITCH-BLACK (95000540)
Ideal part no. 172481
£6.81
85 Part number 172619, PROGRAMMER - BOXER (95000546) PROGRAMMER - BOXER (95000546)
Ideal part no. 172619
£140.13
86 Part number 172711, CONNECTION HARDWARE PACK (95000550) CONNECTION HARDWARE PACK (95000550)
Ideal part no. 172711
£78.98
87   CENTRAL WIRING SET (00600140)
Ideal part no. 172810
£25.60
88 Part number 172811, RIGHT WIRING SET (00600141) RIGHT WIRING SET (00600141)
Ideal part no. 172811
£55.50
89   MAINS SWITCH WIRING (00610583)
Ideal part no. 172812
£1.72
90   MAINS SUPPLIER CABLE (00610462)
Ideal part no. 172813
£9.01
91 Part number 172814, PROGRAMMER WIRING (00610649) PROGRAMMER WIRING (00610649)
Ideal part no. 172814
£6.25
92   RESET BUTTON WIRING (00610387)
Ideal part no. 172815
£3.06
93 Part number 172816, LEFT WIRING SET (00600148) LEFT WIRING SET (00600148)
Ideal part no. 172816
£54.43
94   GASKET-GAS VALVE OUTLET (GGO0170C)
Ideal part no. 172820
£1.20
95   MEMBRANE KIT (95000008)
Ideal part no. 172821
£9.68
96 Part number 172843, IGNITION LEAD 430MM LONG (95610684) IGNITION LEAD 430MM LONG (95610684)
Ideal part no. 172843
£4.89
97   MANUAL AIR VENT (VSF0200C)
Ideal part no. 173330
£8.59
98 Part number 173331, MANUAL AIR VENT PIPE (00251247) MANUAL AIR VENT PIPE (00251247)
Ideal part no. 173331
£34.07
98   AIR VENT PIPE ADAPTER (00250408)
Ideal part no. 173601
£2.53
99   WALL MOUNTING BRACKET (00211619)
Ideal part no. 173332
£7.36
300 Part number 159948, FLUE PLUG REPLACEMENT KIT FLUE PLUG REPLACEMENT KIT
Ideal part no. 159948
£14.36
300   FUSE 5 X 20 4AF 250V L35A - GLASS
Ideal part no. 173334

300   OBSOLETE D FLUE PACK - BOXER/EUROPA
Ideal part no. 175199

301   OBSOLETE 45 ELBOW KIT - BOXER/EUROPA
Ideal part no. 175201

301   FLUE TERMINAL KIT BOXER - EUROPA
Ideal part no. 174193
£238.92
301   90- ELBOW KIT - BOXER/EUROPA
Ideal part no. 175200
£19.10
301   VERTICAL ADAPTER - BOXER/EUROPA
Ideal part no. 175202
£45.94
301   ROOF FLUE KIT - BOXER/EUROPA
Ideal part no. 175203
£102.95
301   TWIN PIPE FLUE KIT 80DIA - BOXER/EUROPA
Ideal part no. 175204
£127.33
301   OBSOLETE EXTENSION DUCTS 80DIA - BOXER/EUROPA
Ideal part no. 175205

301   OBSOLETE 45 ELBOW KIT - TWIN PIPE - BOXER/EUROPA
Ideal part no. 175207

301   OBSOLETE ROOF FLUE KIT - TWIN PIPE - BOXER/EUROPA
Ideal part no. 175208

301   OBSOLETE VERT TERML KIT-80DIA PIPE - BOXER/EUROPA
Ideal part no. 175209

301   CONDENSATE DRAIN-80DIA PIPE - BOXER/EUR
Ideal part no. 175210
£18.53
301   90- ELBOW KIT - TWIN PIPE - BOXER/EUROPA
Ideal part no. 175206
£16.23
