SIME
BRAVA DGT 30HE - (Exploded View)
Appliance Code: 47-283-39

Appliance Diagram


Exploded View diagram for Sime Brava DGT 30HEClick the diagram to open it on a new page

You can then pinch & zoom to adjust the size.

  TECH ASSEMBLY
Sime part no. 5198696
£664.66
  BLANKING CAPS KIT
Sime part no. 6211793
£63.49
Part number 6281534, GASKET SET GASKET SET
Sime part no. 6281534
£31.11
  IONISATION LEAD
Sime part no. 6285002
£15.92
Part number 6316252, 6 POLE CN6 was 6245374 6 POLE CN6 WAS 6245374
Sime part no. 6316252
£34.27
Part number 6316253, 9 POLE CONNECTOR 9 POLE CONNECTOR
Sime part no. 6316253
£11.39
Part number 6316266, 6 POLE CONNECTOR 6 POLE CONNECTOR
Sime part no. 6316266
£20.54
  4 POLE CON
Sime part no. 6319158
£41.83
Part number 6319695, O RING KIT O RING KIT
Sime part no. 6319695
£13.40
Part number 6319698, O RING KIT O RING KIT
Sime part no. 6319698
£77.10
Part number 6319699, SPLIT PIN KIT SPLIT PIN KIT
Sime part no. 6319699
£105.20
  5 POLE CONN
Sime part no. 6323813
£33.87
  14 POLE CON
Sime part no. 6323814
£27.92
1   LEFT HAND SIDE FRAME
Sime part no. 6318350
P.O.A.
2   RIGHT HAND SIDE FRAME
Sime part no. 6318300
P.O.A.
3   MAIN EXCHANGER REAR BRACKET
Sime part no. 6267161
P.O.A.
4   MAIN EXCHANGER SUPPORTING BRACKET
Sime part no. 6010833
P.O.A.
5 Part number 6112330, BUSH THERMOSTAT BUSH THERMOSTAT
Sime part no. 6112330
£29.89
6 Part number 6146728, LIMIT STAT 80C LIMIT STAT 80C
Sime part no. 6146728
£14.15
7   SPRING AIR VENT KNOB - MURELLE
Sime part no. 6226624
£11.42
8   MAIN EXCHANGER BODY - MURELLE HE30
Sime part no. 6278912
£894.12
9 Part number 6277130, PROBE NTC 4X 40 PROBE NTC 4X 40
Sime part no. 6277130
£21.75
10   MAIN EXCHANGER FIXING BRACKET
Sime part no. 6010829
£5.76
11   MAIN EXCHANGER DOOR INSULATION
Sime part no. 6269008
£29.02
12   NOW USE 5188361 MAIN HEAT EXCH DOOR ALSO 6278858
Sime part no. 5188360

12   NOW USE 5188361 MAIN EXCHANGER DOOR
Sime part no. 6278853

12   BURNER DOOR AND GASKET WAS 5188360
Sime part no. 5188361
£112.63
13   O RING C/CHAMBER WAS 6248861
Sime part no. 6278969
£30.19
14   GLASS FIBRE SEAL CORD
Sime part no. 6248860
£22.76
15   PREMIX BURNER
Sime part no. 6278359
£61.02
16 Part number 6174823, GASKET BURNER FLANGE GASKET BURNER FLANGE
Sime part no. 6174823
£7.95
17   AIR GAS HOSE
Sime part no. 6278813
£35.82
18   MIXER
Sime part no. 6274370
£16.90
19   O-RING
Sime part no. 6226470
£10.98
20   JET 2.80 NG
Sime part no. 6322300
£14.15
20   JET 2.20 LPG
Sime part no. 6322302
£14.15
21   JET 3.80 NG
Sime part no. 6322350
£14.15
21   JET 2.90
Sime part no. 6322352
£14.15
22   LOCKING BRACKET
Sime part no. 6267119
£3.54
23 Part number 6226403, O-RING 2031 O-RING 2031
Sime part no. 6226403
£1.62
24   AIR GAS HOSE
Sime part no. 6278812
£18.14
25   O-RING
Sime part no. 6226465
£32.28
26 Part number 6174809, GASKET FOR IGNITION ELECTRODE GASKET FOR IGNITION ELECTRODE
Sime part no. 6174809
£3.23
27   ELECTRODE
Sime part no. 6221643
£57.74
28 Part number 6221623, NOW USE 6221645 IONISATION ELECTRODE NOW USE 6221645 IONISATION ELECTRODE
Sime part no. 6221623

28 Part number 6221645, IONISATION ELECTRODE IONISATION ELECTRODE
Sime part no. 6221645
£31.66
29 Part number 6174816, GASKET FOR FAN FLANGE GASKET FOR FAN FLANGE
Sime part no. 6174816
£5.77
30   ELBOW FLANGE
Sime part no. 6034305
£7.43
31   DUCT GASKET
Sime part no. 6028703
£6.27
32 Part number 6261412, FAN FAN
Sime part no. 6261412
£356.40
33   SMOKE CHAMBER
Sime part no. 6278703
£18.98
34 Part number 6248855, SMOKE OUTLET GASKET SMOKE OUTLET GASKET
Sime part no. 6248855
£8.31
35   UPPER PROTECTION SHIELD
Sime part no. 6010876
£91.75
36 Part number 5183726, EXPANSION VESS EXPANSION VESS
Sime part no. 5183726
£86.37
37   FRAME ASSEMBLY LOWER SIDE
Sime part no. 6318015
P.O.A.
38   DHW MANIFOLD
Sime part no. 6319682
£127.34
39 Part number 6319681, C H TECH ASSEMBLY C H TECH ASSEMBLY
Sime part no. 6319681
£153.21
40   PRV OPERATING LEVER
Sime part no. 6275910
£2.31
41 Part number 6146111, HYDROMETER HYDROMETER
Sime part no. 6146111
£25.12
42   CLIP
Sime part no. 6226628
£2.31
43   EXP VESS PIPE
Sime part no. 6227694
£10.61
44   SPRING CLIP EXPANSION PIPE
Sime part no. 6226627
£8.85
45   TRAP FIXING BRACKET
Sime part no. 6293006
P.O.A.
46   WATER TRAP
Sime part no. 6277205
£40.14
47   CONDENSE PIPE
Sime part no. 6034155
£7.13
48   CLAMP
Sime part no. 2051122
£1.91
49   RUBBER PIPE
Sime part no. 1010215
£20.55
50   CLAMP
Sime part no. 2051120
£1.78
51   CONDENSE TUBE
Sime part no. 6034165
£7.95
52   AIR INTAKE PIPE
Sime part no. 6001158
£27.92
53   HOSE CLAMP
Sime part no. 2051200
£14.87
54 Part number 6243823, SIT GAS VALVE - MURELLE SIT GAS VALVE - MURELLE
Sime part no. 6243823
£188.43
55   PIPE
Sime part no. 6277432
£19.95
56   PIPE
Sime part no. 6227446
£15.92
57 Part number 6231360, NTC NTC
Sime part no. 6231360
£17.83
58 Part number 6146701, 100 C SAFETY STAT 100 C SAFETY STAT
Sime part no. 6146701
£15.66
59   PIPE FIX SPRING
Sime part no. 6226626
£7.43
60   PIPE
Sime part no. 6227530
£21.93
61   CLIP
Sime part no. 6226619
£5.69
62   3 WAY JUNCTION
Sime part no. 6280590
£6.34
63   CASE
Sime part no. 6317852
£73.09
64   SAFETY DISCHARGE PIPE
Sime part no. 6157648
£15.51
66 Part number 6177505, BALL COCK 3/4 X 22 BALL COCK 3/4 X 22
Sime part no. 6177505
£24.03
67   GAS COCK 3/4 FX 15
Sime part no. 6177530
£25.31
68 Part number 6177506, BALL COCK 1/2X 15 BALL COCK 1/2X 15
Sime part no. 6177506
£24.21
69   QUARTER BEND 1/2X15
Sime part no. 6142330
£12.73
70   CONTROL PANEL
Sime part no. 6304765
£29.89
71   CLOCK BOX
Sime part no. 6155420
£6.63
72   PCB
Sime part no. 6301485
£297.38
73   PROGRAM EXP PCB
Sime part no. 6301460
£34.27
74 Part number 6305050, PANEL COVER PANEL COVER
Sime part no. 6305050
£15.99
75   EXP BOARD COVER (REMOVED FROM FORMAT DGT)
Sime part no. 6305060
£1.71
76   GREY COVER
Sime part no. 6304853
£11.95
77 Part number 6197719, NOW USE 8092242 TIME CLOCK (REPLACES 6197718) NOW USE 8092242 TIME CLOCK (REPLACES 6197718)
Sime part no. 6197719

77   TIME CLOCK
Sime part no. 8092242
£79.00
78   TIME PROGRAMMER COVER
Sime part no. 6155421
P.O.A.
80 Part number 6319690, NOW USE 6319692 DHW PLATE HEAT EXCHANGER NOW USE 6319692 DHW PLATE HEAT EXCHANGER
Sime part no. 6319690

80   DHW HT EXCHANGER REPLACES 53/543
Sime part no. 6319692
£133.69
81 Part number 6319625, DIVERTER BODY DIVERTER BODY
Sime part no. 6319625
£66.16
82 Part number 6319620, DIVERTER MOTOR DIVERTER MOTOR
Sime part no. 6319620
£143.70
83 Part number 6037504, NOW USE 6281576 WATER PRESSURE SWITCH NOW USE 6281576 WATER PRESSURE SWITCH
Sime part no. 6037504

83 Part number 6281576, PRESS SWITCH/WAS 6037504/505&507 PRESS SWITCH/WAS 6037504/505&507
Sime part no. 6281576
£37.31
84   FIXING SPRING
Sime part no. 6226635
£7.08
85 Part number 6319631, FLOW METER FLOW METER
Sime part no. 6319631
£34.77
86 Part number 6319603, DISCHARGE COCK DISCHARGE COCK
Sime part no. 6319603
£13.83
87 Part number 6120533, C H NIPPLE C H NIPPLE
Sime part no. 6120533
£34.27
88 Part number 6120532, DHW NIPPLE DHW NIPPLE
Sime part no. 6120532
£34.27
89 Part number 6120534, DHW NIPPLE DHW NIPPLE
Sime part no. 6120534
£34.27
90 Part number 6319601, SENSOR SENSOR
Sime part no. 6319601
£57.35
91 Part number 6319618, PRIMARY FILTER PRIMARY FILTER
Sime part no. 6319618
£10.04
92 Part number 6040211, PRV PRV
Sime part no. 6040211
£37.55
93 Part number 6319641, BY PASS BY PASS
Sime part no. 6319641
£52.38
94 Part number 6272315, NOW USE 6135928 PUMP NOW USE 6135928 PUMP
Sime part no. 6272315

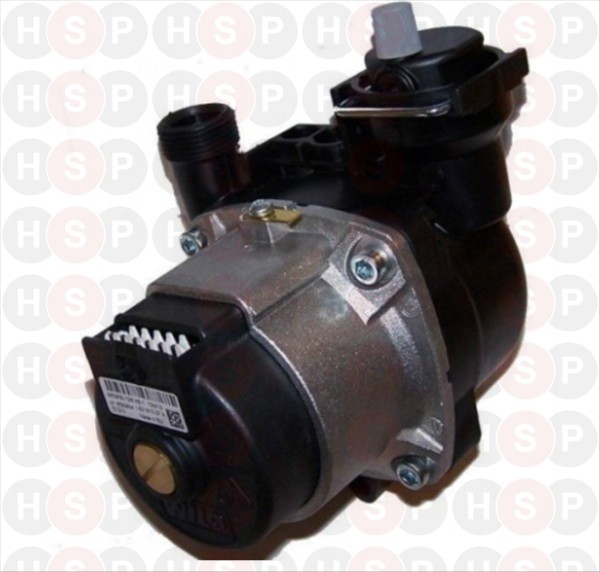

94   PUMP WAS 6272315
Sime part no. 6135928
£197.06
95 Part number 6013182, AUTOMATIC AIR VENT AUTOMATIC AIR VENT
Sime part no. 6013182
£19.22
