WORCESTER
GREENSTAR 28 I JUNIOR HE MK5 2013 NG/LPG - - (Electrical)
Appliance Code: 47-406-56

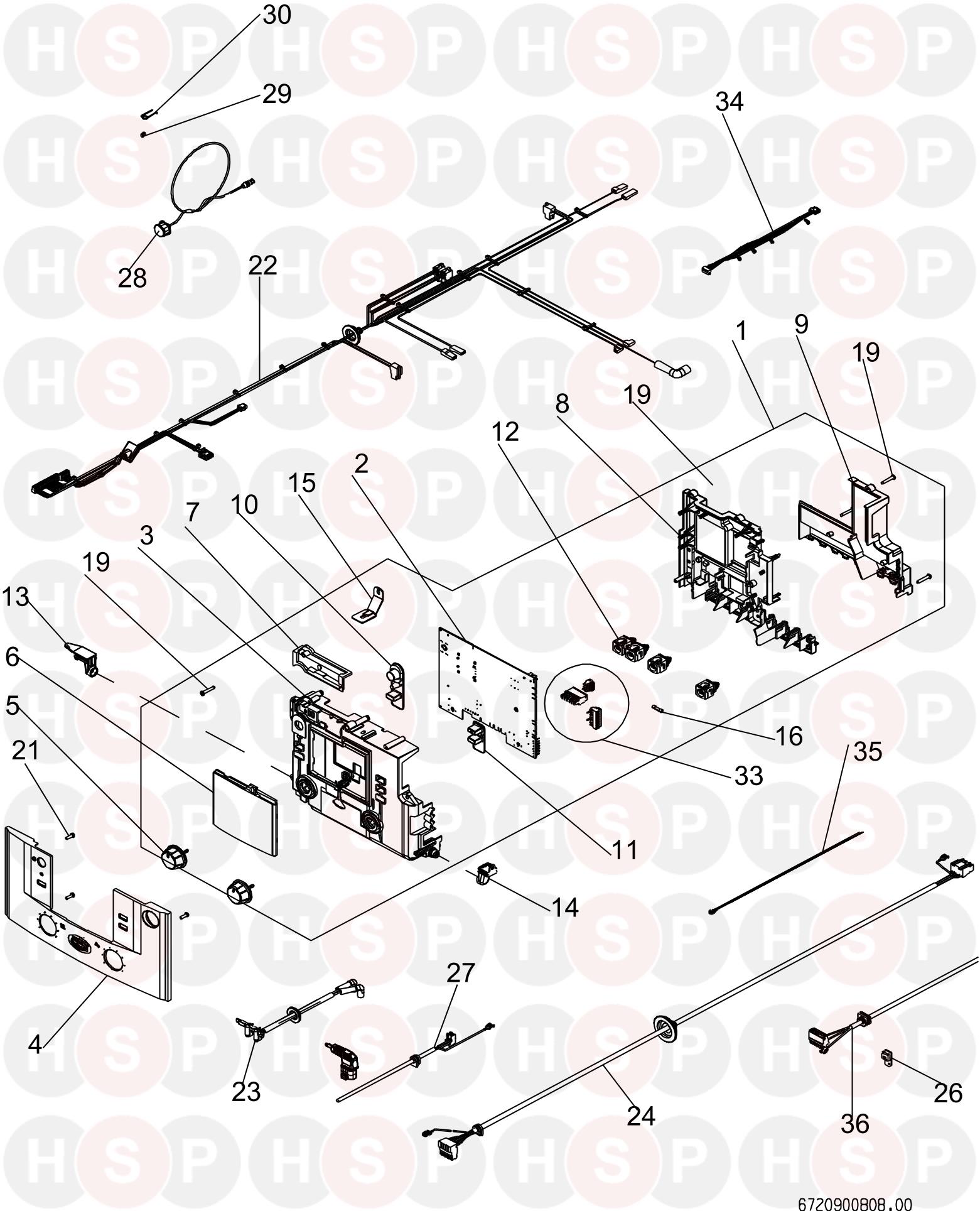

Appliance Diagram


Electrical diagram for Worcester Greenstar 28 I Junior HE MK5 2013 NG/LPG -Click the diagram to open it on a new page

You can then pinch & zoom to adjust the size.

1 Part number 87377038180, CONTROL UNIT HT3 MID MKIV WITH EMS AFTER FD988 CONTROL UNIT HT3 MID MKIV WITH EMS AFTER FD988
Worcester part no. 87377038180

2 Part number 87483007420, PRINTED CIRCUIT PRINTED CIRCUIT
Worcester part no. 87483007420
£83.97
3 Part number 87161095410, FRONT HOUSING FRONT HOUSING
Worcester part no. 87161095410
£38.36
4 Part number 87186845360, COVER MID AFTER FD988 COVER MID AFTER FD988
Worcester part no. 87186845360
£17.36
5 Part number 87120001290, ROTARY HANDLE ROTARY HANDLE
Worcester part no. 87120001290
£4.62
6 Part number 87110003020, COVER COVER
Worcester part no. 87110003020
£14.20
7 Part number 87172076800, COVER COVER
Worcester part no. 87172076800
£3.95
8 Part number 87377045510, BACK PANEL AFTER FD206 (06.2012) BACK PANEL AFTER FD206 (06.2012)
Worcester part no. 87377045510
£11.93
9 Part number 87161095430, BACK COVER BACK COVER
Worcester part no. 87161095430
£36.37
10 Part number 87161095470, KEYPAD RUBBER L/H KEYPAD RUBBER L/H
Worcester part no. 87161095470
£2.51
11 Part number 87161095480, KEYPAD RUBBER R/H KEYPAD RUBBER R/H
Worcester part no. 87161095480
£2.37
12 Part number 87122010070, CABLE STRAIN RELIEF CABLE STRAIN RELIEF
Worcester part no. 87122010070
£2.93
13 Part number 87161065690, PIVOT LH SUPPORT PIVOT LH SUPPORT
Worcester part no. 87161065690
£4.47
14   PIVOT RH SUPPORT
Worcester part no. 87161065680
£4.47
15 Part number 87161065210, BRACKET SUPPORT BRACKET SUPPORT
Worcester part no. 87161065210
£3.75
16 Part number 19045213420, FUSING ELEMENT T2,5A (10X) FUSING ELEMENT T2,5A (10X)
Worcester part no. 19045213420
£20.27
16 Part number 87161156770, FUSING ELEMENT T2.5A FUSING ELEMENT T2.5A
Worcester part no. 87161156770
£2.33
19 Part number 29142113090, SCREW KB 40X25 WN 1411 SCREW KB 40X25 WN 1411
Worcester part no. 29142113090
£1.90
21 Part number 29142013040, M4 X 14 PT POZI PAN Z/P SCREW M4 X 14 PT POZI PAN Z/P SCREW
Worcester part no. 29142013040
£1.75
22 Part number 87186841510, HARNESS-MK3 NO ON/OFF BTN AFTER FD986 HARNESS-MK3 NO ON/OFF BTN AFTER FD986
Worcester part no. 87186841510
£30.86
23 Part number 87161067390, IGNITION LEAD IGNITION LEAD
Worcester part no. 87161067390
£23.23
24 Part number 87144113270, NOW USE 8716117968 FAN HARNESS NOW USE 8716117968 FAN HARNESS
Worcester part no. 87144113270

24 Part number 8716117968, CABLE FAN CONNECTOR ASSEMBLY CABLE FAN CONNECTOR ASSEMBLY
Worcester part no. 8716117968
£9.68
26   CODE_PLUG 1136
Worcester part no. 87144311360
£6.70
26   CODE_PLUG 1137
Worcester part no. 87144311370
£6.70
26   CODE_PLUG 1139
Worcester part no. 87144311390
£6.70
27 Part number 87161073290, PUMP CABLE PUMP CABLE
Worcester part no. 87161073290
£8.80
28 Part number 87161164280, PRESSURE GAUGE AFTER FD985 PRESSURE GAUGE AFTER FD985
Worcester part no. 87161164280
£20.37
29 Part number 87167711640, O-RING 6X2,5 (10X) O-RING 6X2,5 (10X)
Worcester part no. 87167711640
£2.38
30 Part number 87167711670, RETAINING SPRING 10MM (10X) RETAINING SPRING 10MM (10X)
Worcester part no. 87167711670
£2.38
33 Part number 87144042260, SET OF PLUGS SET OF PLUGS
Worcester part no. 87144042260
£31.38
34 Part number 87161068520, NOW USE 87161126100 HARNESS STEPPER MOTOR NOW USE 87161126100 HARNESS STEPPER MOTOR
Worcester part no. 87161068520

34 Part number 87161126100, HARNESS MAIN MK1 BEFORE FD886 HARNESS MAIN MK1 BEFORE FD886
Worcester part no. 87161126100
£34.14
35 Part number 87186804210, STRAP CONTROL BOX STRAP CONTROL BOX
Worcester part no. 87186804210
£1.63
36 Part number 87186809520, cable main AFTER FD887 CABLE MAIN AFTER FD887
Worcester part no. 87186809520
£13.52
