WORCESTER
GREENSTORE CYLINDERS TC-150,180, 210, 250, 300 - (Exploded View)
Appliance Code: TC-150

Appliance Diagram

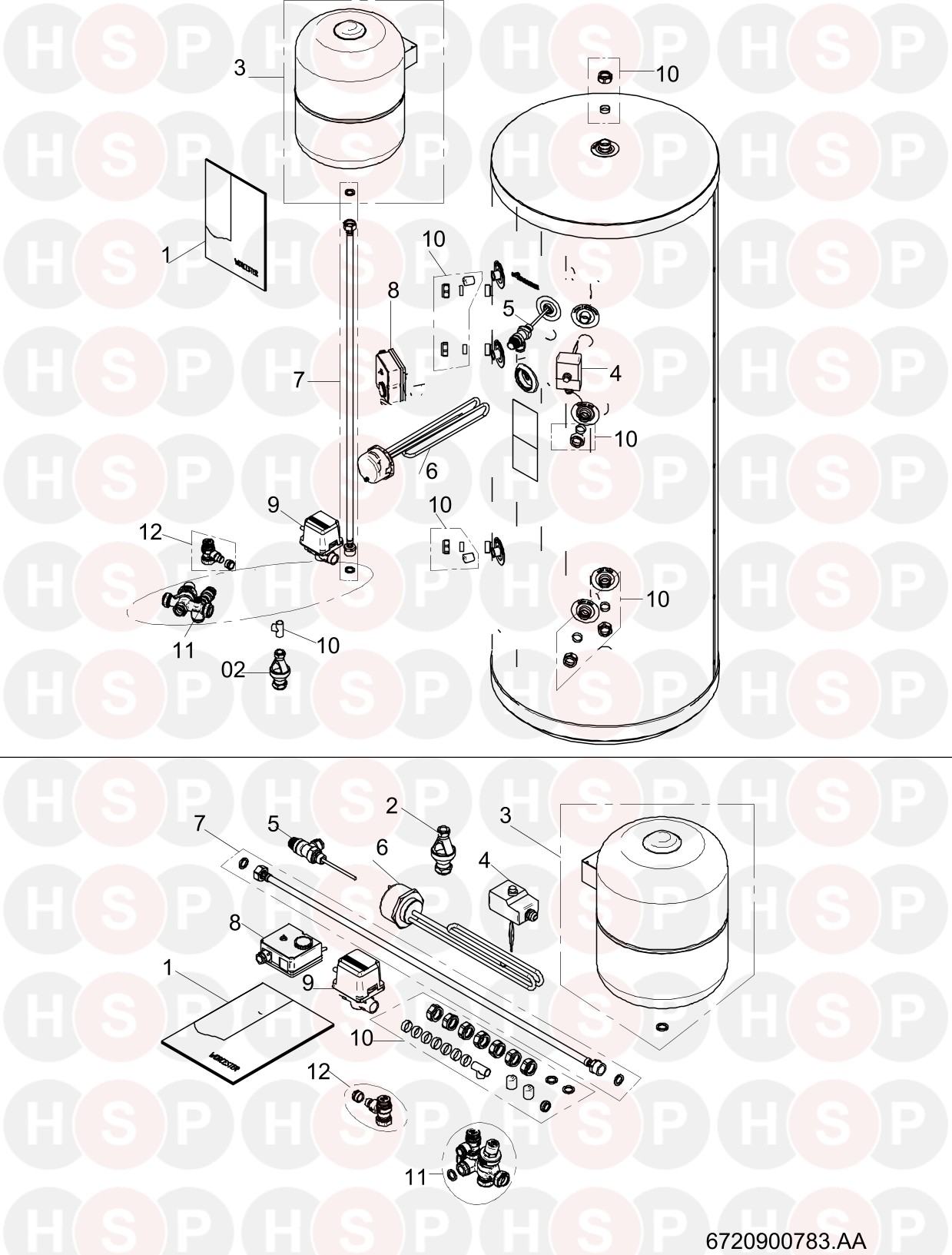

Exploded View diagram for Worcester Greenstore Cylinders TC-150,180, 210, 250, 300Click the diagram to open it on a new page

You can then pinch & zoom to adjust the size.

2   TUNDISH
Worcester part no. 87161134090
£17.03
3 Part number 87161134160, EXPANSION VESSEL 19L EXPANSION VESSEL 19L
Worcester part no. 87161134160

3   EXPANSION VESSEL 25L
Worcester part no. 87161134180

3   EXPANSION VESSEL 12L
Worcester part no. 87168506070

3   EXPANSION VESSEL 12L DHW
Worcester part no. 8716855363
£48.83
3   EXPANSION VESSEL 25L DHW
Worcester part no. 8716855365
£67.33
4   IMMERSION LIMIT STAT
Worcester part no. 87161135220
£50.30
5 Part number 87161134080, 7 BAR SAFETY RELIEF VALVE 7 BAR SAFETY RELIEF VALVE
Worcester part no. 87161134080
£54.78
6 Part number 87161134120, NOW USE 8716121849 IMMERSION HEATER NOW USE 8716121849 IMMERSION HEATER
Worcester part no. 87161134120

6   IMMERSION HEATER 3KW DIR & INDIR STAINST
Worcester part no. 8716121849
£38.85
7   HOSE EXPANSION VESSEL
Worcester part no. 87161134140
£28.99
8 Part number 87161134110, DUAL THERMOSTAT DUAL THERMOSTAT
Worcester part no. 87161134110
£79.48
9   2 PORT VALVE
Worcester part no. 87161134100
£163.24
10   CONNECTION KIT
Worcester part no. 87168423710
£33.61
11   HIGH FLOW RATE INLET CONTROL SET (5350 S
Worcester part no. 87168506170
£74.62
12   6 BAR EXPANSION RELIEF VALVE V1
Worcester part no. 87168506180
£54.95
