WORCESTER
W135-9 KV1 B31 7700431949 - (Burner)
Appliance Code: 7700431949

Appliance Diagram

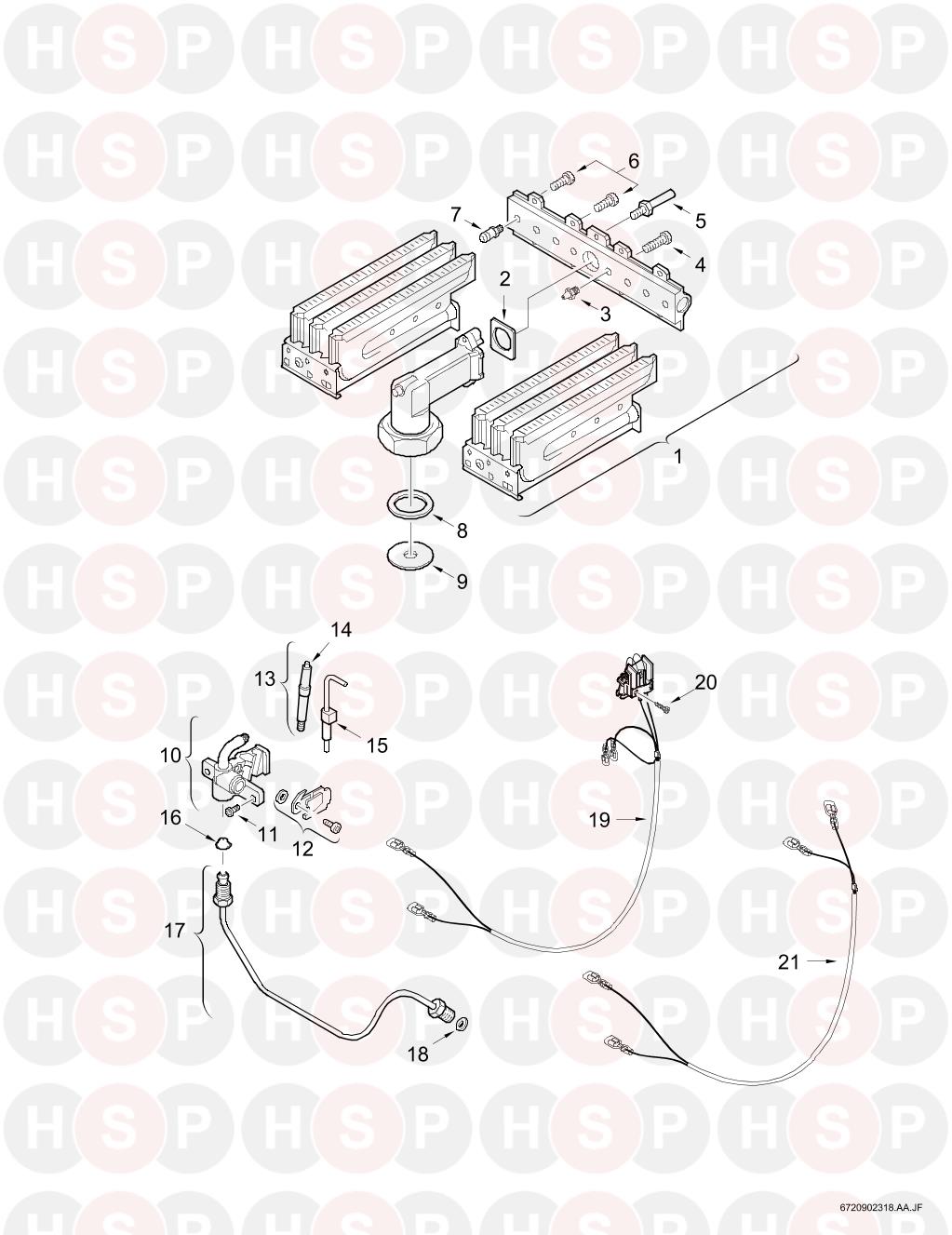

Burner diagram for Worcester W135-9 KV1 B31 7700431949Click the diagram to open it on a new page

You can then pinch & zoom to adjust the size.

  GAS TRANSFORMATION U135KB3-2GB
Worcester part no. 87190020920
£5.41
1   BURNER ASSEMBLY-W135
Worcester part no. 87081202760
£120.56
2   WASHER (10X)
Worcester part no. 87010030100
£0.72
3   NOZZLE (74) (10X)
Worcester part no. 87082021270
£0.25
4   SCREW M4 X 12 PHILLIPS (10X)
Worcester part no. 29109521220
£0.64
5   SCREW (10X)
Worcester part no. 87034040890
£0.74
6   SCREW M3,5X10 (10X)
Worcester part no. 87034010690
£0.56
7 Part number 87033051910, PRESSURE TAPPING PRESSURE TAPPING
Worcester part no. 87033051910
£2.33
8   WASHER (10X)
Worcester part no. 87001030080
£1.29
9   THROTTLE DISC (3,1)
Worcester part no. 87001001760
£1.52
10   PILOT BURNER
Worcester part no. 87081057130
£8.08
11   SCREW (10X)
Worcester part no. 87034010530
£3.43
12 Part number 87013090610, COVERING SHEET COVERING SHEET
Worcester part no. 87013090610
£4.00
13   SET OF ELECTRODES
Worcester part no. 87081070190
£4.92
14   SPARKING PLUG
Worcester part no. 87081070160
£3.15
15   NOW USE 87181070670 IONISATION ELECTRODE
Worcester part no. 87081070070

15 Part number 87181070670, SET OF ELECTRODES SET OF ELECTRODES
Worcester part no. 87181070670
£23.05
16 Part number 87082003120, PILOT INJECTOR (74) (10X) PILOT INJECTOR (74) (10X)
Worcester part no. 87082003120
£3.29
17   PILOT GAS PIPE
Worcester part no. 87007073730
£5.07
18   WASHER (10X)
Worcester part no. 87001031730
£2.35
19 Part number 87072063100, FLUE GAS SAFETY DEVICE FLUE GAS SAFETY DEVICE
Worcester part no. 87072063100
£34.75
20 Part number 87134030130, SCREW (10X) SCREW (10X)
Worcester part no. 87134030130
£0.76
